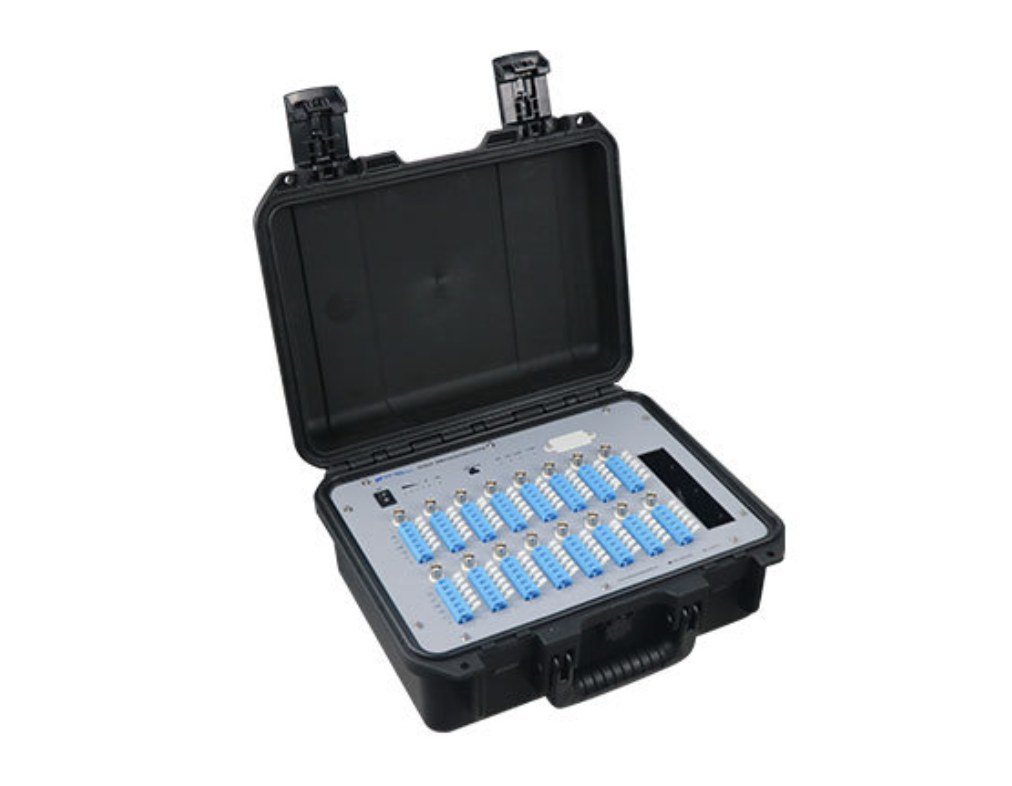

DH3822便携式动态信号测试分析系统
DH3822便携式动态信号测试分析系统,是为户外结构的强度和振动特性试验专门设计,采用防水、便携式结构,利用以太网、3G/4G网络(或WiFi)与计算机通讯,单台仪器可以实现16个通道的动态应力应变或振动信号并行同步测试和分析。广泛应用于土木工程、桥梁工程、机械工程、汽车工业等行业各种结构的性能测试和分析。
- 品牌: 东华测试
- 型号:DH3822
- 产源地:
- 参考价格:
一键分享:
产品描述
产品特点
采用防水、防尘以及便携式结构设计,多种通讯方式可选,专用于野外恶劣环境下各类结构的强度和振动特性现场试验以及施工状态监测。
主要特点
▪ 便携式设计,防护等级 IP65
▪ 支持应变桥路、IEPE、电压等多种信号接入
▪ 支持有线和无线(4G、Wi-Fi 可选)通讯方式
▪ 内置大容量锂电池供电,8 小时超长续航
▪ 标配大容量内置缓存,确保数据完整不丢失
主要技术参数
通道数 | 16 通道/台 |
输入阻抗 | 10MΩ+10MΩ |
输入方式 | IEPE、AC、DIF-DC、SIN-DC 和 GND |
电压量程 | ±5000mV、±500mV |
电压示值误差 | 不大于 0.3%F.S |
非线性 | 0.05%F.S |
应变量程 | ±50000με |
应变示值误差 | ±(0.5%red±3με) |
桥路方式 | 三线制 1/4 桥、半桥、全桥 |
供桥电压(DC) | 2V、5V、10V 分档切换,输出电流分别为 40mA,16mA,8mA |
模数转换器 | 24 位 AD |
频响范围 | DC~390Hz(+0.5dB~-3dB)(200Hz 平坦) |
同步功能 | 采用同步时钟线同步 |
