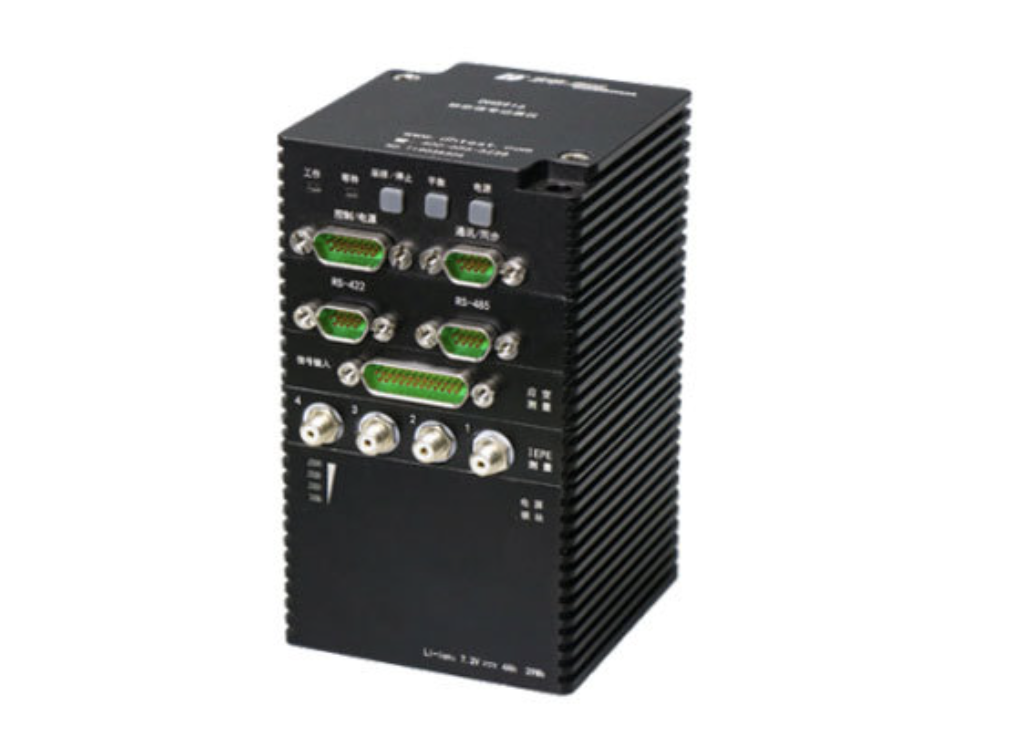

DH5916坚固微型动态信号测试分析系统
DH5916坚固微型动态数据采集分析系统，是为载、机载、舰载等安装空间狭小场合专门设计。采用铝合金结构，附加重量轻，抗冲击能力强。模块化组合设计，通过USB hub进行扩展，单台计算机可以实现96通道动态信号并行同步测试和分析。广泛应用于航空航天、武器兵器、汽车工程、运动安全器械等行业各种结构的性能测试和分析。
- 品牌： 东华测试
- 型号：DH5916
- 产源地：
- 参考价格：
一键分享:
产品描述
产品用途：
微型化设计，专为车载、机载、舰载、弹载等安装空间狭小以及宽温、强振、高冲击等恶劣环境下可靠测试而设计的坚固微型记录仪
主要特点：
微型设计，单台 16 通道尺寸 55mm×62mm×82mm（含突出部分），重量不大于 350克
可在 500g 高强度冲击及 -40℃～ 60℃宽温环境下长时间可靠、稳定运行
支持应变应力、IEPE 、电荷、电压、铂电阻、北斗等多种采集模块自由组合
支持外部供电或选配多种续航规格锂电池
标配 32G 存储，支持在线和离线两种工作模式
主要技术参数：
| 指标项 | 主要指标 |
| 通道数 | 4通道/模块，每台最多4个模块（16通道），最多支持6台16通道单系统同步工作 |
| 连续采样速率 | 在线采样模式：128kHz/通道（8通道以内），51.2kHz/通道（8~16通道）；离线采样模式：最高51.2kHz |
| 尺寸 | 55mm×61mm×82mm（16通道、2小时电池） |
| 重量 | 350g（16通道、2小时电池） |
| 同步方式 | 多台仪器采用同步时钟盒同步 |
| 应变测量模块 | 应变量程：±50000με、±25000με、±12500με、±5000με、±2500με |
| 供桥电压：2VDC（桥压精度：0.1%） | |
| 桥路方式：全桥、半桥、三线制1/4 | |
| 频响范围：DC～20kHz（+0.5dB～-3dB） | |
| IEPE振动采集模块 | 量程：±5V、±500mV、±50mV |
| 输入方式：IEPE、AC | |
| 频响范围：1Hz～20kHz（+0.5dB～-3dB） | |
| 电荷测量模块 | ±5000pC、±500pC、±50pC或±50000pC、±5000 pC、±500 pC（二选一） |
| 频响范围：0.5Hz～20kHz（+0.5dB～-3dB） |
