DH5922D
DH5922D高性能动态信号测试分析系统

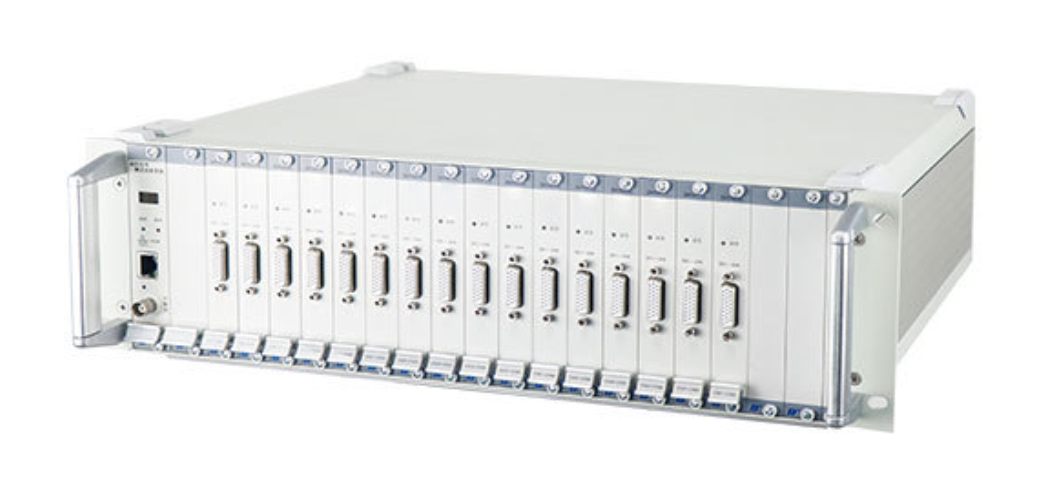

DH5922D动态信号测试分析系统,是为大型结构的强度和寿命评估试验专门设计,采用19英寸标准机箱结构,利用千兆以太网通讯,通过交换机扩展,单台计算机可以实现多通道动态信号并行同步测试和分析,也可选择采用USB3.0通讯接口。广泛应用于航空航天、汽车工业、机械工程、轨道交通等行业各种结构的性能测试和分析。

  • 品牌: 东华测试
  • 型号:DH5922D
  • 产源地:中国
  • 参考价格:
一键分享:
0

产品描述

应用领域

■ 高校实验室的学生教学实验(土木工程等力学等专业);

■ 航空航天、土木工程、电子电器、汽车工业、机械工程、轨道交通、船舶工业、兵器工业等领域结构力学性能、动力学性能等测试。



功能特点

■ 内置多功能适调器,无需外挂调理模块,可完成应力应变、电压及IEPE等信号的测试;

■ 外置适调器,可完成电荷(差分和单端)、电流、电阻值等信号的测试;

■ 采用先进的片上系统(SOC),千兆以太网通讯,通道数可无限扩展;

■ DMA传输方式,保证长时间采样的不死机、不漏码;

■ 应变测量具备桥路自检、导线电阻测量和修正功能;

■ 支持智能导线(EID)识别和TEDS传感器识别功能。



主要技术参数

指标项 主要指标
模数转换器 每通道独立24位A/D
电压量程 ±100mV~±10V多档切换
电压示值误差 不大于0.2%F.S
示值稳定性 0.01%/天(20℃±1℃的环境下,预热一小时后测量)
噪声 不大于3μVrms(输入短路,在最大增益和最大带宽时折算至输入端)
应变量程 ±100000με、±10000με、±1000με
应变示值误差 ±(0.5%red±3με)
桥路方式 全桥、半桥,三线制1/4桥
连续采样速率 最高256kHz/通道,分档切换
频响范围 DC~100kHz(+0.5dB~-3dB)(50kHz平坦)
同步方式 多机箱之间通过同步时钟盒同步,同步精度20ns
