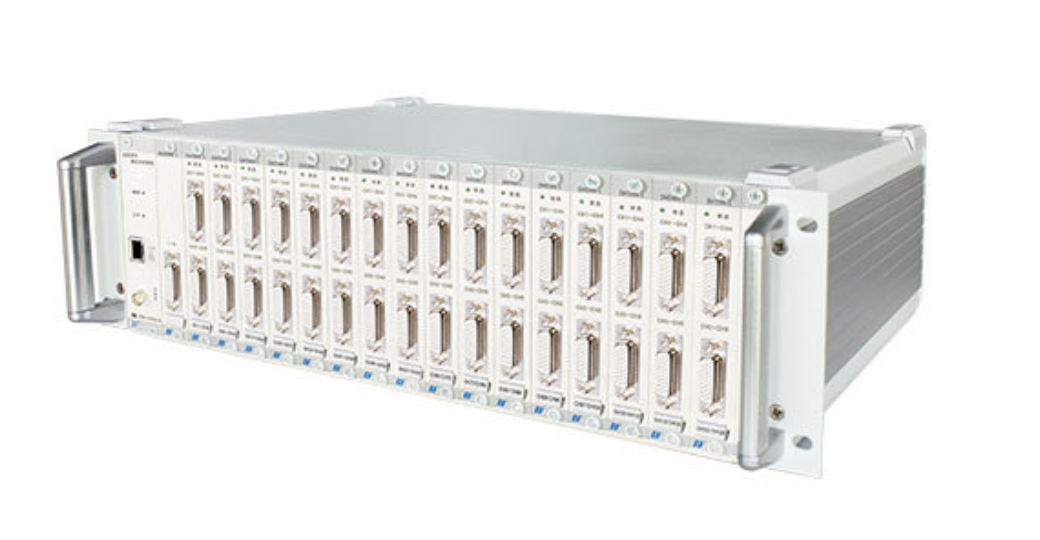

DH3825/DH5921B集中式信号测试分析系统

DH3825/DH5921B集中式信号测试分析系统,是为大型结构的强度和寿命评估试验专门设计,采用19英寸标准机箱结构形式,利用以太网交换机扩展,单台计算机可以实现无限通道的准动态、动态应力应变信号并行同步测试和分析。广泛应用于航空航天、汽车工业、机械工程、轨道交通等行业各种结构的性能测试和分析。

  • 品牌: 东华测试
  • 型号:DH3825/DH5921B
  • 产源地:中国
  • 参考价格:
一键分享:
0

产品描述

应用领域

■ 航空航天、土木工程、汽车工业、机械工程、轨道交通等领域大型结构集中式结构性能测试(结构强度、疲劳试验、伪动力试验);



功能特点

■ 模块化设计,不同板卡灵活配置,以太网通讯实现无限通道扩展;

■ 适用于机柜安装,组成集中式的测试系统;

■ 支持和各种加载试验机的联机同步加载,组成集中式的测试系统,可用于大型结构的疲劳试验;

■ 支持与DH3825/DH5921B板卡混用,不同板卡混合组合时最高采样速率1kHz/通道;

■ 应变测量具备桥路自检、导线电阻测量和修正功能;

■ 支持智能导线识别功能,方便大型系统测点信息编辑设置;

■ 以太网通讯,与计算机实时通讯,可长时间实时、无间断记录多通道信号,所有通道并行同步工作,DH3825最高采样速率1kHz/通道;

■ 采用NTP同步方式,实现机箱与交换机之间一根网线同时通讯、同步;

■ 支持全桥、半桥、1/4桥(三线制自补偿)等桥路方式的应力应变测试,软件程控设置;



主要技术参数:

指标项 主要指标
通道数 8通道/卡,单机箱最多128通道,可通过网络扩展至无限通道
连续采样速率 最高1kHz/通道
桥路方式 全桥、半桥、三线制1/4桥
适用应变计电阻值 (1)三线制1/4桥电阻范围:120Ω、350Ω程控切换;
(2)半桥、全桥电阻范围:60Ω~20000Ω任意设定;
供桥电压 2VDC、5VDC、10VDC分档切换
应变量程 满度值±50000με,最小分辨率0.5με
应变示值误差 ±(0.5%red±3με)
电压量程 满度值±10000mV、±5000mV、±500mV、±50mV,最小分辨率5μV
电压示值误差 不大于0.5%F.S
同步方式 NTP同步(采样速率500Hz以下)或者同步时钟线同步(采样速率5kHz以下)
