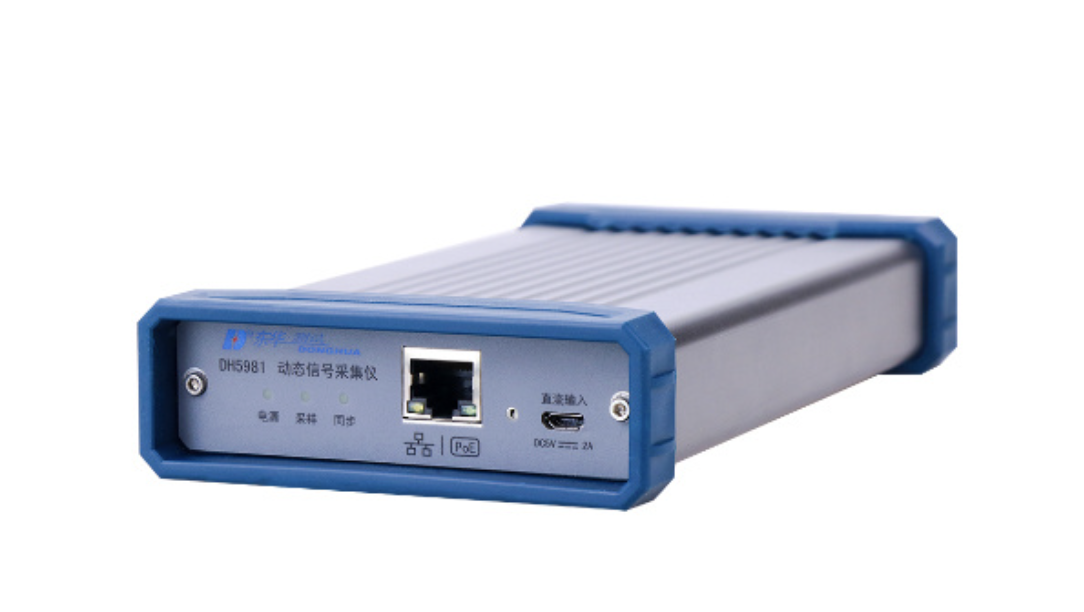

DH5981分布式动态信号测试分析系统
DH5981分布式动态信号测试分析系统，是为大型结构的强度和振动特性试验专门设计，采用独立分布式模块，利用以太网交换机（支持IEEE 1588网络同步和POE供电）扩展，单台计算机可以实现无限多通道的动态应力应变或振动信号并行同步测试和分析。广泛应用于机械工程、汽车工业、航空航天、电子工业等行业各种结构的性能测试和分析。
- 品牌： 东华测试
- 型号：DH5981
- 产源地：中国
- 参考价格：
一键分享:
产品描述
产品用途
专为测点分散的大型结构强度和振动特性现场试验设计，可实现多通道动态应力应变和振动信号并行同步测试和分析。
主要特点
● 每台仪器 8 通道，最高采样速率 128kHz
● 支持 POE 或 5VDC/2A USB 供电
● 采用 IEEE 1588 网络同步，同步误差不大于 200ns
主要技术参数
| 指标项 | 主要指标 |
| 通道数 | 8通道/台，通过以太网实现无限通道的扩展 |
| 输入方式 | GND、SIN-DC、DIF-DC、AC、IEPE |
| 模数转换器 | 24位A/D |
| 连续采样速率 | 8通道同步，最高采样速率128kHz，分档切换 |
| 频响范围 | DC～50kHz（+0.5dB～-3dB）（20kHz平坦） |
| 电压量程 | ±0.1V~±5V分档切换 |
| 电压示值误差 | ≤0.2%FS |
| 应变量程 | ±1000με~±50000με分档切换 |
| 应变示值误差 | ±（0.5%red±3με） |
| 供桥电压（DC） | 2V、5V、10V，每通道最大电流30mA |
| 桥路方式 | 全桥、半桥、三线制1/4桥 |
| 尺寸 | 188×102×32（mm） |
| 重量 | 约490g |
| 同步方式 | 多台仪器采用交换机IEEE 1588时钟同步，同步误差不大于200ns |
