Nordson DAGE作为世界知名的电子产品领域的X射线检测系统供应商，已推出第四代超高分辨率离线X射线检测系统——Quadra™系列。集成革新性的QuadraNT™ X射线管和Aspire FP™探测器，Nordson DAGE 将把X射线检测系统的图像分辨率、可靠性、性能和产能发展到一个全新高度。

Nordson DAGE 始终坚信要为客户提供创新的解决方案，并不断超越自身极限。我们的专家在设计、开发和生产适用于电子行业的X射线检测系统的同时，还独立掌握X射线检测成像链的所有技术。集成企业专利的QuadraNT™ 射线管、AspireFP™探测器、Gensys™检测软件和QuadraGen™高压发生器——Quadra™系列是精益求精的一代新产品。

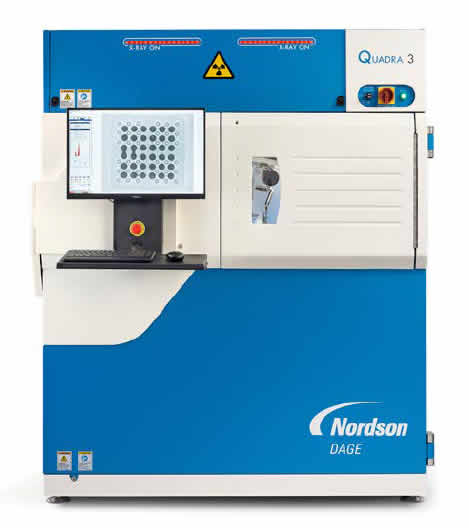

Quadra™ 3 可用于高放大倍率下的高质量X射线检测，实现各类生产应用的质量控制。可检测各种制造缺陷 ， 包括BGA、QFN和IGBT焊接，PTH填充，界面空洞，元器件开裂和伪造产品。

清晰而易于识别的图像可快速显示缺陷。Nordson DAGE的 Aspire™FP 探测器由自主设计和制造，专用于电子样品检测。

借助Quadra独特的双倾斜轴几何结构，可以快捷方便地找到缺陷。可从各个角度下高放大倍率查看每个细节，而无需旋转样品。

QuadraNT™X射线源采用免换灯丝的专利技术，因此无需定期进行预防性维护工作，从而减少了停机时间和运行成本。

Quadra™ 3 规格参数

QuadraNT™ X 射线管

类型：密封式透射管
特征分辨率：0.95微米
最大功率：10瓦
电压：30-160千伏

Aspire FP 探测器

分辨率：140万像素
帧率：10 帧/秒
像素点间距：75 微米
数字图像处理：16比特

检测

倾斜视角图：2 × 70 - 无需旋转样品
减振系统：被动
显示分辨率：94像素/英寸
检测区：510 x 445 毫米 (20 x 17.5 英寸)
几何放大倍率：2000 倍
总放大倍率：7500 倍
样本重量(标准盘)：5千克(11磅)
显示器：单，24寸，宽屏超级扩展图形阵列，分辨率为 1920 x 1200

系统

尺寸： 1570(宽) x 1500(深) x 1900(高)毫米
系统重量：1950千克 (4300磅)
电源：单相200-230伏(交流)，50/60赫兹，16安
典型耗电量：1千瓦
运行温度：10-30oC
湿度：<85％(非冷凝)
操作：鼠标
操作系统：Windows 10 64位
X射线安全性：X射线泄漏量小于 1μSv/hr，满足所有国际标准
