GBT 1409-2006测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法 GB/T1693-2007 硫化橡胶 介电常数和介质损耗角正切值的测定方法 ASTM D150/IEC 60250固体电绝缘材料的(恒久电介质)的交流损耗特性和介电常数的测试方法 一、满足标准： GBT 1409-2006测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法 GB/T1693-2007 硫化橡胶 介电常数和介质损耗角正切值的测定方法 ASTM D150/IEC 60250固体电绝缘材料的(恒久电介质)的交流损耗特性和介电常数的测试方法 二、技术要求： 接触法：适用于厚度均匀、上下表面平整、光滑材料 电极类型：固定电极-测量电极φ38mm 测试频率：20HZ-2MHZ 测试电极：黄铜电极 测试环境：室温 三、软件功能： * 1、测试频率可以扫描进行测试 *2、测试频率可以单点测试 *3、测试频率可以多频设置测试 4、测试速度模式：快速、中速、慢速 5、测试数据与曲线显示： *6、电阻率—测试频率 *7、绝对介电常数--测试频率 *8、相对介电常数--测试频率 *9、相对介电常数虚部--测试频率 *10、相对介电常数实部--测试频率 *11、介质损耗--测试频率 *12、电容值--测试频率

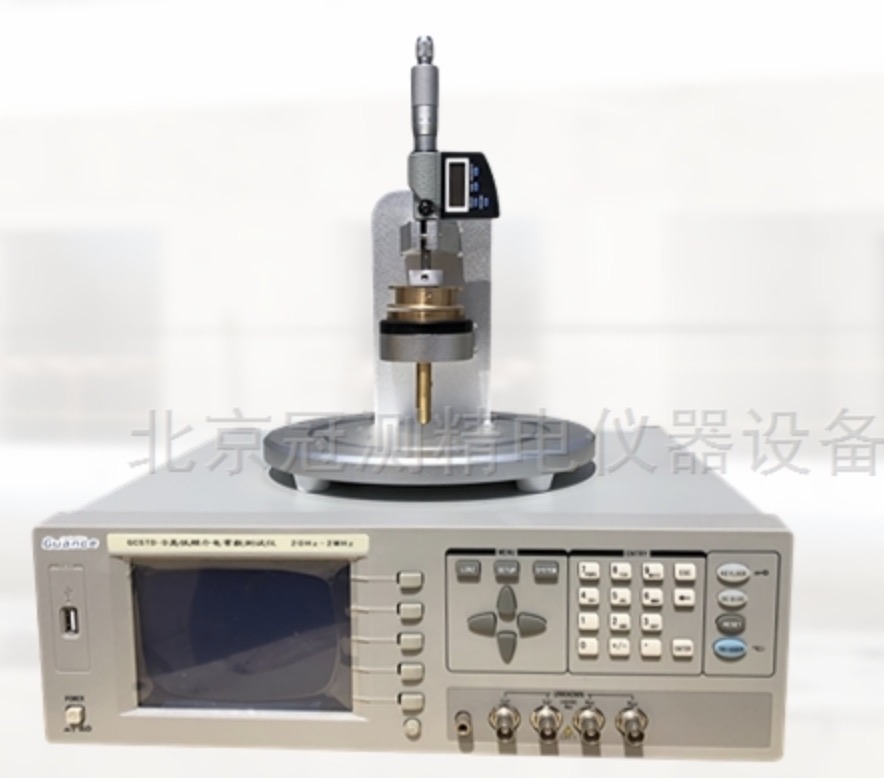

- 品牌： 冠测精电
- 型号：GCSTD-D
- 产源地：中国
- 参考价格：8-10万
产品描述
一、满足标准：
GBT 1409-2006测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法
GB/T1693-2007 硫化橡胶 介电常数和介质损耗角正切值的测定方法
ASTM D150/IEC 60250固体电绝缘材料的(恒久电介质)的交流损耗特性和介电常数的测试方法
二、技术要求：
接触法：适用于厚度均匀、上下表面平整、光滑材料
电极类型：固定电极-测量电极φ38mm
测试频率：20HZ-2MHZ
测试电极：黄铜电极
测试环境：室温
三、软件功能：
1、测试频率可以扫描进行测试
2、测试频率可以单点测试
3、测试频率可以多频设置测试
4、测试速度模式：快速、中速、慢速
5、测试数据与曲线显示：
6、电阻率—测试频率
7、绝对介电常数--测试频率
8、相对介电常数--测试频率
9、相对介电常数虚部--测试频率
10、相对介电常数实部--测试频率
11、介质损耗--测试频率
12、电容值--测试频率
四 、测试电桥参数
|
测试参数 |
C, L, R,Z,Y,X,B, G, D, Q, θ,DCR |
|
|
测试频率 |
|
20 Hz～2MHz,10mHz步进 |
|
测试信号电 |
f≤1MHz |
10mV～5V,±（10%+10mV） |
|
平 |
f>1MHz |
10mV～1V,±（20%+10mV) |
|
输出阻抗 |
10Ω, 30Ω, 50Ω, 100Ω |
|
|
基本准确度 |
0.1% |
|
|
|
L |
0.0001 uH ～ 9.9999kH |
|
|
C |
0.0001 pF ～ 9.9999F |
|
|
R,X,Z,DCR |
0.0001 Ω ～ 99.999 MΩ |
|
显示范围 |
Y, B, G |
0.0001 nS ～ 99.999 S |
|
|
D |
0.0001 ～ 9.9999 |
|
|
Q |
0.0001 ～ 99999 |
|
|
θ |
-179.99°～ 179.99° |
|
测量速度 |
快速: 200次/s（f﹥30kHz） ,100次/s（f﹥1kHz） 中速: 25次/s, 慢速: 5次/s |
|
|
校准功能 |
开路 / 短路点频、扫频清零，负载校准 |
|
|
等效方式 |
串联方式, 并联方式 |
|
|
量程方式 |
自动, 保持 |
|
|
显示方式 |
直读, Δ, Δ% |
|
|
触发方式 |
内部, 手动, 外部, 总线 |
|
|
内部直流偏 |
电压模式 |
-5V ～ +5V, ±(10%+10mV), 1mV步进 |
|
置源 |
电流模式（内阻为50Ω） |
-100mA ～ +100mA, ±(10%+0.2mA),20uA步进 |
|
比较器功能 |
10档分选及计数功能 |
|
|
显示器 |
320×240点阵图形LCD显示 |
|
|
存储器 |
可保存20组仪器设定值 |
|
|
|
USB DEVICE( USBTMC and USBCDC support) |
|
|
|
USB HOST(FAT16 and FAT32 support) |
|
|
接口 |
LAN(LXI class C support) |
|
|
RS232C |
||
|
HANDLER |
||
|
GPIB（选件） |
||
