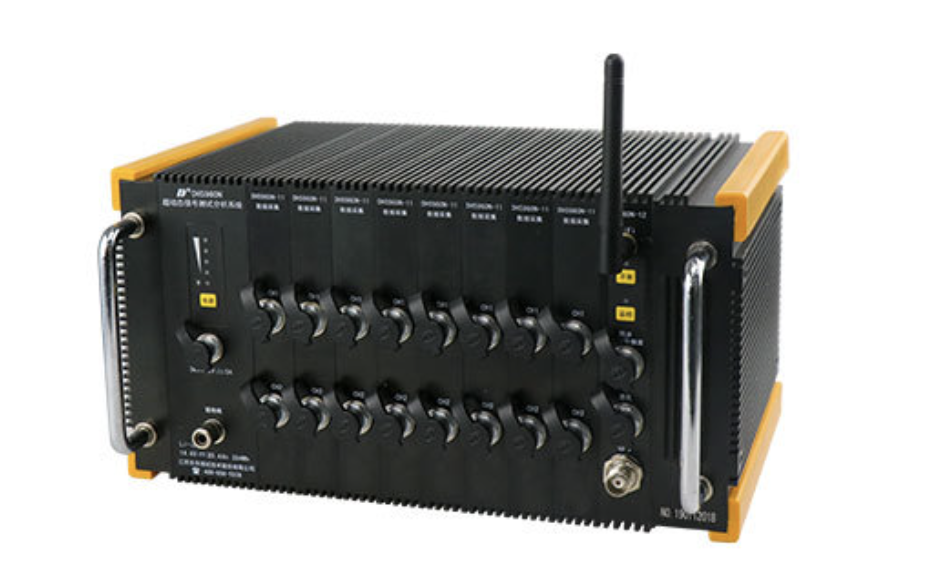

DH5960N坚固型数据采集分析系统
DH5960N坚固型数据采集分析系统，每通道自带64M点缓存，20MHz瞬态采样速率，频响达1MHz，是为冲击、爆破试验专门设计。采用坚固型结构设计，内置工业级控制计算机和固态硬盘，可在强振、高低温、高湿等极限环境下完成测试和长时间监测工作。系统采用有线网络（LAN）或无线网络（Wi-Fi）连接计算机实时采集、传输、存储、显示、分析数据；可脱离计算机控制独立工作，将数据实时存储在仪器大容量固态硬盘中，连接计算机后再将数据回收进行分析处理。广泛应用于航空航天、武器兵器、汽车工业、机械工程等行业瞬态信号的精准捕捉。
- 品牌： 东华测试
- 型号：DH5960N
- 产源地：中国
- 参考价格：
一键分享:
产品描述
产品用途：
该系列产品采用坚固型、模块化叠层设计，内置锂电池、高性能工控机和固态硬盘，专用于车载、机载、舰载、爆炸、冲击等各种恶劣环境的数据采集，可在强振、宽温、高湿等极限环境下完成在线或离线测试工作。
主要特点：
▪满足 GB/T 6587-2012 Ⅲ组恶劣环境条件使用（最大抗 100g 冲击、-20℃～ 60℃宽温范围）
▪无风扇设计，IP65 防护等级，可在野外恶劣环境下使用
▪支持千兆以太网或 Wi-Fi 通讯模式切换
▪支持电压 /IEPE/ 应变 / 转速 / 计数器 / 信号源 /CAN/DIO/RS485 等多类型通道模块自由组合
▪支持智能导线识别和 TEDS 传感器接入
▪支持语音视频接入以及与其他信号的同步分析
▪支持北斗模块，实现行驶速度测量、时间校准、经纬度记录、轨迹图绘制等
▪支持转速 / 计数器模块，可用于转速测量、阶次跟踪分析、脉冲计数、角度测量等
主要技术参数：
| 指标项 | 主要指标 |
| 通道数 | 2通道/卡，单台最多16通道，通过以太网实现无限通道扩展 |
| 通讯接口 | 千兆以太网和无线WIFI通讯 |
| 电压量程 | ±20mV~±20V分档切换 |
| 电压示值误差 | 不大于0.5％F.S |
| 应变量程 | ±1000με、±10000με、±100000με |
| 应变示值误差 | ±（0.5％red±3με） |
| 供桥电压（DC） | 2V～24V连续可调，最大输出电流：50mA |
| 模数转换器 | 16位逐次逼近型A/D |
| 连续采样速率 | 最高1MHz/通道，分档切换 |
| 瞬态采样速率 | 最高20MHz/通道，分档切换 |
| 同步方式 | 同步时钟盒同步或GPS/北斗同步 |
